話が長いので、とりあえずどんな話をするかというと、
・QSVEnc実行時の処理の流れ・デコードのみの速度との比較とそこからわかること
・QSVEnc実行中のCPU使用率の3つ。
QSVEnc実行時の処理の流れ
まず、QSVEnc実行中の処理の流れがどうなっているか。
おおまかにはこんな感じ。
前も言ったけど、実線を追えば処理の流れがわかる。破線も含めてループを追えば、おおまかにどういったループが動いてるかがわかる、まあそういう図。わかりにくかったらすんません。
まあざっくり言えば、デコード→フィルタ→エンコードの順に順次処理されていく。QSVEnc実行中は図のように、
①Aviutlのメインループ②デコーダのループ
③QSVEncのエンコードループの3つのループが同時に動いている。これはマルチコアCPUを効果的に使うため、タスクを並列化させる工夫だけど、基本的には同時に動き続けなかればならないため、
どこか遅いループがあればそれに引き摺られて全体が遅くなってしまう。この図を見ながら、ボトルネックとなりそうなところを考える。
・エンコード部重要なのは、
- Sandy (Core ix 2xxx) か、Ivy (Core ix 3xxx)か
- HD Graphicsの種類 (HD Graphics 2000, 2500, 3000, 4000)
- GPU Boost
GPU・QSVの速度の問題。QSVのH.264エンコードは、すべてがハードウェアで実装されているわけではなく、一部はGPUの実行ユニットを使う。なので、GPUの速度がエンコード速度に影響してくる。SandyのGPUに比べれば、IvyのGPUは当然速いし、HD2500に比べれば、HD4000のほうが速い。そしてGPU Boostがかからない状況ではやはりエンコード速度が伸びない、ということになってしまう。
・フィルタ部Aviutlのフィルタ群には重いものも軽いものもあるけど、当然なにもしないほうが速い。重いフィルタを使用すれば当然それで速度は決まってしまう。CPU速度も重要。
・デコード部フィルタをなしにしたとすると、次にここが問題になる。デコードの速度が上がるよう設定する、高速なデコーダを使う、など。当然CPU速度も影響する。
・ディスクアクセスこれはどうしようもないし、通常は多少影響はするけど、それほどでもない。(ただし、可逆圧縮が入力の場合は相当影響すると思う。)RamDiskとかを使う手もあるけど、入力ファイルをすべてRamDiskに置くのは容量的に厳しいと思う。
フィルタをひとまずなしにして、デコーダの種類・設定を見直し、GPU Boostがかかればそこそこの速度は出るんじゃないかな、と思う。
基本的に、QSVEncは画質はイマイチなので、個人的にはカット編集ぐらいしかせず、フィルタはなしのままさくっとあまり画質を気にしない実写系動画をエンコードする用途に使っている。(アニメはx264で)
もちろんフィルタをかけるのもありだと思うけど、その場合は速度は妥協する、ということで。
デコードのみの速度との比較
次に、デコードのみの速度との比較して、Aviutlのフィルタなしでどこまで速度を伸ばせるかなどを考えていく。
というわけで、検証環境。
Win7 x64
Intel Core i7 3770K (4C/8T @ 3.9GHz)
Intel HD Graphics 4000 (1150MHz)
DDR3-2133 Dual-Channel 16GB (
G.Skill F3-2133C9Q-16GAB)
ASUS P8Z77-M
Aviutl 0.99m
QSVEnc 0.12
lsmashinput(rev365)(
POP氏ビルド)
m2v.aui (0.7.5a)
m2v.auiは
設定に注意する。
入力ファイル
MPEG2 1440x1080i 29.97fps (m2v.aui / lsmashinput.aui)
まあDDR3-2133はチートっぽいですが許してくださいな。
で、QSVEncの速度を測る前に、デコード速度を確認する。上の環境で、Aviutlのフィルタは一切使用せず、色変換はデフォルトのBT.601のまま。測定にはChikuzen氏の
Aviutl Benchmark pluginを使用し、デコードのみの速度を測る。
これはさっきの図から③エンコードループを取り去って、①メインループと②デコードループだけを回していることになる。まあ要するに、①②ループの最大速度を測ることになる。
m2v.aui 249.5fps
lsmashinput.aui 524.6fps
こんな感じでそれなりに差があるけど、これはlsmashinput(libavcodec)のMPEG2デコーダがマルチスレッドなことが大きい。(m2v.auiはシングルスレッドの模様。)
で次に、実際にQSVEncでエンコードをしてみる。
CQP 24:26:27, 1440x1080i, tff のインタレ保持エンコード。
デコードのみとQSVEnc時とを比較すると、
lsmashinput, m2v.auiともにデコードのみの時と比べて速度がかなり落ちてしまう。
エンコードが加わると遅くなるということは、エンコードループが遅いことが原因だと普通なら考えられる。実際に測定してみると、GPU Boostがかかっていない状態ではそのとおりでエンコードループが遅いため全体の足をひっぱる。しかし、GPU Boostがかかっている場合には、メインループのほうが遅くなっていて、エンコードループ側が①メインループを待っている状態にある。
まあ、GPU使用率にもまだ余裕があるし。
①メインループと③エンコードループは並列に動作できるから、どちらも高速に回っても良いはず…なのだが。
デコードのみの時は高速だった①メインループが実際のエンコード時には遅くなってしまうのは、エンコードによってメモリアクセスが増大するからだと思う。以前書いたように(
QSVEncの強いメモリ速度依存性)、QSVエンコ時にはどうやらGPUなどが相当なメモリアクセスを行うようだ。一方で、メインループはyv12→yuy2→yc48→yuy2→nv12と色変換を繰り返すため、こちらも相当大規模なメモリアクセスを行う。これらが競合しあって全体的に速度が低下してるんじゃないかな、と思う。
で、その結果としてややlsmashinput.auiのほうが高速なものの、m2v.auiとさほど差はないという結果になった。lsmashinput.auiとm2v.auiだと必要な前処理が変わってきたり、fawとの兼ね合いもあるので、まあ好きな方を使えば良い、ということに。
なんか前はもうちょっと差が出たんだけどな…。あれはインタレ保持じゃないからもっと速度が出るからかな。
QSVEnc中のCPU使用率
さらに、QSVEnc中のCPU使用率を見ていく。デコードはlsmashinput.aui。

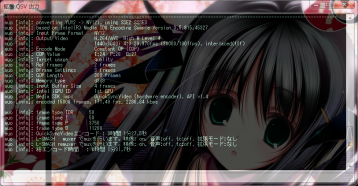

まず速度は171.49fps。
CPU使用率がわりと高い…意外とQSVEnc中はCPUを喰う。Aviutlのフィルタはなしなのに…。4C/8Tの3770Kであっても30%前後喰っている。その内訳を
ProcessHackerで見てみると、こんな感じ。
Aviutlのサブスレッド群が意外とCPUを使用している。これは、(フィルタ無しの時は)単に色変換(YUY2->YC48 / YC48->YUY2)を行なっている部分になる。さっき書いたように、通常時はともかく、QSVEnc使用時のようなメモリアクセスが相当頻発している状況では、マルチスレッドでの色変換は逆効果になりかねない。
というのも、
こちらにIvyBridgeのメモリアクセスの速度(RMMTベンチマーク)が載っているけど、メモリアクセスではスレッド数を増やしても大きな速度の向上はなく、むしろIvyBridgeでは書き込みに関してはシングルスレッドが一番速いらしいのだ。
そこで、シングルスレッドで色空間変換(YUY2→YC48 / YC48→YUY2)を行うという、nilpo氏による
色変換プラグインを使用してみる。色空間は無変換だけど、解像度を変えたりはしないので、あまり気にしない事にする。
先ほどと同じ設定で、色変換のところだけ、入力・出力共に「BT.601」から「無変換」に変更する。
その結果。
183.18fps。少し速くなった。
CPU使用率は20%前後に。
スレッドの様子をまた
ProcessHackerで見てみると、
Aviutlのサブスレッドが完全に沈黙し、メインスレッドの活動率が高まっている。
メモリアクセスでCPUが「待っている」時間はCPU使用率に含まれる。なので、CPU使用率が高いということは必ずしも処理速度が速いという事にはならない。(もちろん一般的にはCPU使用率が高いほうが高速だけど、例外もある)
まとめとか
たいていQSVEncの速度は、ボトルネックになりうる、
・デコード
・フィルタ
・色変換（シングルスレッドのほうがいい?)
・エンコード (GPU速度、GPU Boost)
などのどこかで決まると思う。結構デコードや色変換などでCPUも使うから、いくらなんでもCore i3(物理2コア)ではそんなに速度が出ないだろうと思う。ハードウェア回路といっても、CPU・GPUが高速であるに越したことはない。
そして、上のボトルネックをクリアしたなら、最後のボトルネックとしてメモリ速度が効いてくる。それもわりと…。(もちろんそれ以外にボトルネックがあればあんまり関係ない)
ただ、正直普通のメモリ(DDR3-1600とか)が相当安いだけに、高速メモリはかなり割高なので、コストパフォーマンスが悪すぎるのは確か…。まあそもそもメモリ速くしてもx264はそんなに速くなんないので、QSVのためだけにメモリ買うというのも微妙な話だと思う。
もっと高速なQSVってなんなんだ
fullHDを300fps以上の速度でエンコードできるソフトは、おそらくデコードからエンコードまで一貫してGPU・QSVで行い、デコード結果をCPU側に戻したりしないのだと思う。そうすれば、CPUメモリからGPUメモリへのコピーなども不要になるので、結構速くなるんじゃないかな…と。
まあQSVEncでは構造的に無理ですが。
